晶體三極管可以分為NPN型和PNP型兩種。在實際電路中，檢測判別待測的晶體三極管的類型時，可以將晶體三極管內等效有兩個二極管，二極管具有單向?qū)щ娦�，用萬用表測量正向阻抗很低，而反向阻抗為無窮大。待測的晶體三極管，假設左邊的引腳為基極，根據集電極與發射極兩極間的正反向阻抗都很大的特點，通常大于幾百千歐，根據這個簡單的等效電路可判別出基極。

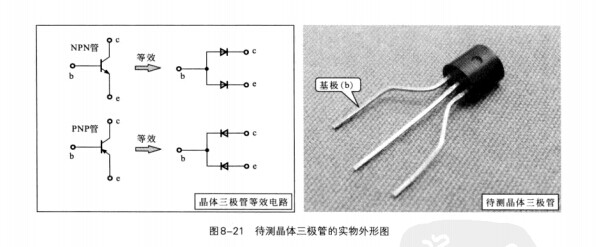

待測晶體三極管的實物外形見圖8-21所示。
檢測晶體三極管時，最好選擇反應靈敏的指針萬用表。將萬用表的量程調整至
擋，并進行調零校正。
將萬用表的黑表表筆搭在假設的基極引腳處，紅表筆分別接集電極和發射極引腳處。
三極管引腳判別方法見圖8-22。
觀察萬用表的讀數。若測得的兩個阻值均為低阻值
則黑表筆所接引腳為基極，待測的晶體三極管為NPN型；若測得的阻值為高阻值（約為無窮大），則待測的晶體三極管為PNP型。
